PUZZLE-M902

软件定义路由器

End of Life

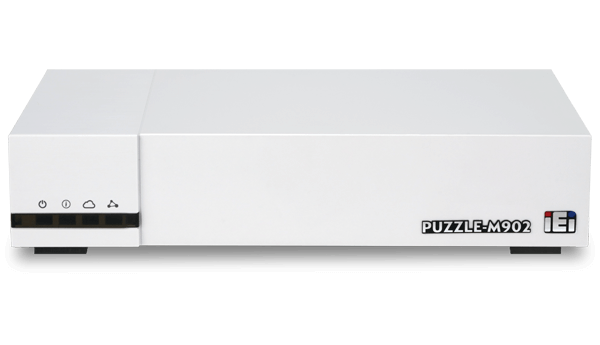

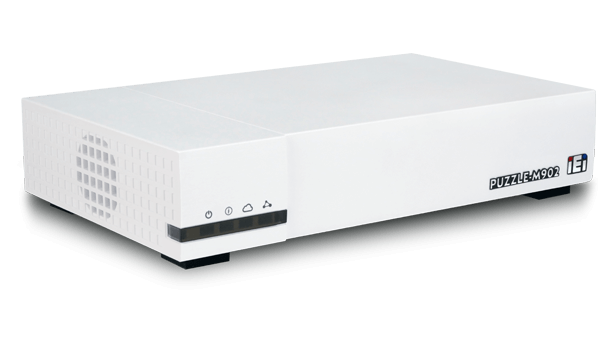

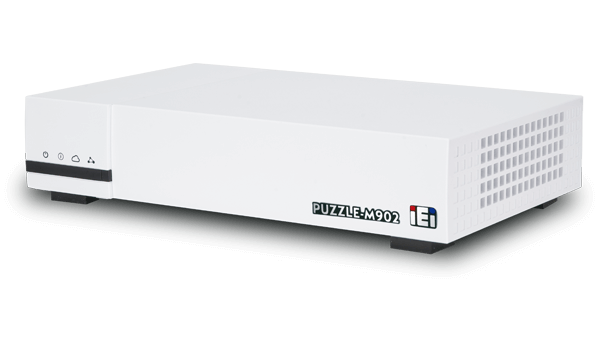

PUZZLE-M902_Software-Defined-Router
PUZZLE-M902_Software-Defined-Router
PUZZLE-M902_Software-Defined-Router
  • PUZZLE-M902_Software-Defined-Router
  • PUZZLE-M902_Software-Defined-Router
  • PUZZLE-M902_Software-Defined-Router

End of Life Notice

* Effective Date: 2024/09/06

• Marvell® CN9130 quad-core Armv8 Cortex-A72 @ up to 2200 MHz
• Six 2.5GbE RJ-45 ports (two via Marvell CN9130; four via Marvell 88F8215)
• Three 10GbE RJ-45 ports (one via Marvell CN9130; two via Marvell 88F8215)
• 4 GB eMMC; one console port (pin-header); one reset button
• LED indicators: status/power & WAN/LAN interface indicator

为什么需要软件定义的路由器?

满足您的所需,自由定义不受限

高扩展性

搭载OpenWrt平台,扩展需要的功能

高传输

提供2.5GbE和10GbE快速网络传输

自定义需求,更快导入市场

OpenWrt平台上拥有高达3,500种开源软件供您自由搭配,快速符合市场需求

体验新一代软件定义路由器

网络,已经与个人生活密不可分,大量连接个人设备和逐年提升的物联网需求,让网络密度和负载量与日俱增。 IEI全新软件定义路由器-PUZZLE-M902,已安装专为路由器开发的OpenWrt软件,能提供高速网速和灵活的扩展能力,来快速的优化您的网络效能。

PUZZLE-M902设计了6个2.5GbE和3个10GbE的网孔,并能灵活运用OpenWrt平台所提供高达1000种不一样的网络服务。此系列非常适合应用在中小企业或是个人工作室的网络基础建设。


photo description

搭载Marvell CN9130 4核心芯片

photo description

安装专为路由器开发的OpenWrt软件

photo description

提供6 x 2.5GbE和3 x 10GbE

photo description

提供可视化的简单操作接口

photo description

高达3,500种免费的网络服务,自由定义自己的路由器

提供Arm平台,并搭载Marvell 4核心芯片

加速您的网络运算和服务

搭载Marvell CN9130系列四核心 Armv8 cORTEX-A72芯片,提供完整的网络服务功能和加速运算网络安全应用。此系列可加速处理NAT、QoS和过滤封包,并可以减轻芯片在处理多个网络IPSec/SSL VPN的效能。

photo description

4核心芯片

photo description

加速处理NAT、QoS和过滤封包,
并可以减轻芯片在处理多个网络IPSec/SSL VPN的效能。

快速的网络传输

提供您稳定且低延迟的网络传输速度

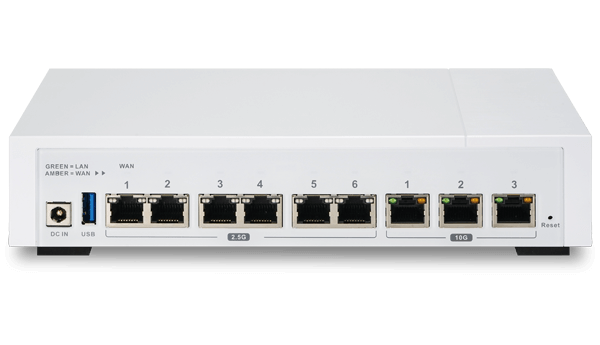

PUZZLE-M902设计了6个2.5GbE和3个10GbE的网孔,提供您稳定、快速且低延迟的网络传输速度,轻松达成多种网络服务。

在于不同的装置端可以提供稳定且快速的网络传输

6 x 2.5 GbE

3 x 10  GbE

更快的网络传输速度

OpenWrt让您自由定义您的网络服务

轻松达到您的需求

广受欢迎的热门开源软件- OpenWrt,是基于Linux 的嵌入式操作系统,用于嵌入式网络设备上的路由器。它使用命令行界面(ash shell)或网络界面(LuCI)来配置。 通过 opkg 软件包管理系统可以安装大约 3,500 个可选软件。 提供了配置常见网络相关功能的详细可能性,例如 IPv4、IPv6、DNS、DHCP、VPN、DLNA、路由器、动态 DNS、防火墙、NAT、端口转发、通过 SAMBA、NFS、FTP 的文件共享 通过Mosquitto 进行
SFTP 和 MQ的传输

photo description

专为路由器开发且热门的免费开源软件

3500

多样化的网络服务随选随挑

简易且可视化的软件设定

比从前更快、更容易

OpenWrt提供简单的UI接口和清楚的信息,让您可以快速从容的管理网络。使用者不只可以有效且实时的管理所有的连接设备,也可以直接在管理设定防火墙、VPN和进阶的网络功能。

photo description

设定网络安全不是问题

只需要三个步骤就能完成

OpenWirt平台有多个免费资源可供您使用,藉由其简单的操作窗口,IT人员能快速且轻易的安装和布署网络安防功能——比如用户经常使用的OpenVPN和Firewall3。

photo description
photo description

如何运用软路由在中小企业?

PUZZLE-M901和M902系列是专为中小企业设计的Arm架构路由器,其搭载OpenWrt,可快速客制化或升级服务,轻易的取代旧有设备,快速满足市场需求。

另外,在使用开源服务时,像是VPN服务器或广告拦截器,PUZZLE-M901和M902可以让IT人员及时的确认网络架构在企业环境中是否能正常的运行。

轻松升级远距工作解决方案

在多端点也可以轻易设定布署VPN和防火墙

PUZZLE-M901和M902提供快速的链接速度且搭配OpenVPN和firewall3(fw3)去建立高效可靠的远距工作方案。虚拟的VPN系统可建立安防服务在当网络传输于点对点之中,也能远程操控设备来快速改变设定或解除故障。使用PUZZLE-M901和M902可以提供能更方便和低成本的点对点网络服务,另外,再搭载OpenVPN让远距工作者可以不用透过传统复杂的VPN设定,更顺利的连接到公司网域而提供更有效率的工作质量。


Hardware Spec.

尺寸类型
尺寸类型 Desktop
系统
CPU Marvell® CN9130 quad-core Armv8 Cortex-A72 @ up to 2200 MHz
内存 System: 4G
散热方案/系统风扇 1 system fan
物理特性
尺寸 (LxWxH) (mm) 226 x140 x 50.5
存储
存储 1 x M.2(NGFF) : 2242/2280 M Key M.2 PCIe Gen. 3 x1
1 x eMMC : onboard 4 GB
I/O 接口
网络 9 x LAN :
2 x 2.5GbE LAN integrated in CPU via PHY Aquantia AQR112R
4 x 2.5GbE LAN via Marvell 88F8215 (PHY: Aquantia AQR112R)
1 x 10GbE LAN integrated in CPU via PHY Aquantia AQR113
2 x 10GbE LAN via Marvell 88F8215 (PHY: Aquantia AQR113)
I/O接口 1 x External USB 3.2 Gen1x1
环境
操作温度 0°C ~ 40°C (32°F ~ 104°F)
存储温度 -20°C ~ 75°C (-4°F ~ 167°F)
Humidity 5~95% non-condensing, wet bulb: 27˚C
认证
Safety & EMC CE/FCC/BSMI (BSMI safety)/VCCI, LVD
OS Support
OS Support OpenWrt

Ordering Information

PUZZLE-M902-CN1-R10 Desktop Network Appliance with Marvell CN9130 Processor ,6 x 2.5GbE and 3 x10 GbE on Board 4GB eMMC & 1x M.2 slot, RoHS.

Package Contents

Package Content
  • 1 x Power cord

  • 1 x Power adapter
