IMBA-KX

ATX 主板 支持 16nm 兆芯 KX-U6580/KXU6780A(70W) 板载处理器 ,独立三显, 支持DDR4内存, 双路千兆网口, M.2, Mini PCIe, USB 3.2, SATA 6Gb/s, COM和 高清音频接口, 符合 RoHS

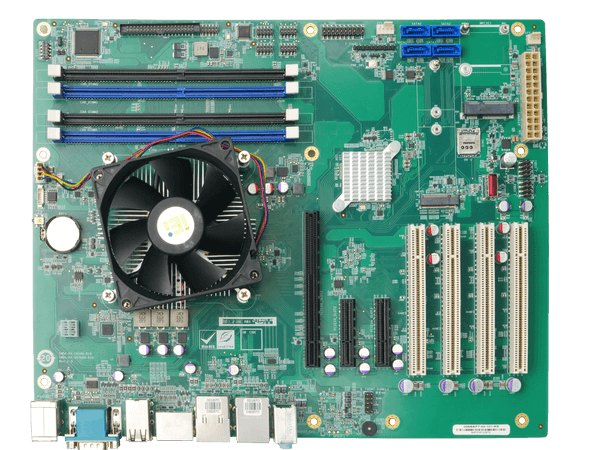

IMBA-KX ATX Industrial Motherboard

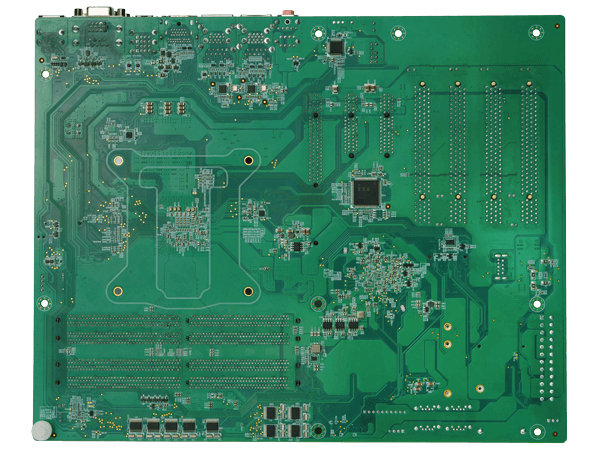

IMBA-KX ATX Industrial Motherboard
IMBA-KX ATX Industrial Motherboard
  • IMBA-KX ATX Industrial Motherboard
  • IMBA-KX ATX Industrial Motherboard
  • IMBA-KX ATX Industrial Motherboard
1. 工业ATX主板搭配兆芯开先KX-6000系列处理器,搭配兆芯ZX-200芯片组,板载8核处理器
2. 支持双路 Realtek RTL8111H PCIe GbE 网络控制芯片
3. 支持 HDMI™ ,DP ,VGA 独立三显
4. 支持 1 x PCIe x 16 、 2 x PCIe x 4 、 4 x PCI 、 M.2 B key 、 Full-size Mini PCIe 拓展
5. 支持 2 x USB 3.2 Gen2 、 3 x USB 3.2 Gen1 、 10 x USB 2.0 ,高达 10Gb/s
6. 支持 10 x RS-232 、 4 x SATA 接口

兆芯开先KX-6000系列处理器,板载8核处理器


开先® KX-6000系列处理器,是兆芯自主创新研发的新版一代通用SoC处理器产品,为国内率先采用16nm CMOS制程工艺的处理器芯片,其性能比其前身至少提高了 50%。 兆芯开先KX-6000系列处理器,可以满足多种市场的应用需求,专注于金融、铁路、能源、网络安全、MES、教育、军事和电信运营等8种不同的应用。

photo description

丰富的扩展插槽


IMBA-KX系列 提供 1 x PCIe x 16, 2 x PCIe x 4和 PCI 插槽扩展,可安装显卡、网卡、运动控制卡等 PCIE 功能扩展卡,还有 M.2 B key,支持5G模块和存储,Full-size Mini PCIe支持无线网卡,蓝牙模块等丰富的扩展功能。

photo description

丰富的USB,COM接口


IMBA-KX系列 支持 2 x USB 3.2 Gen2 、 3 x USB 3.2 Gen1 、 10 x USB 2.0 ,高达 10Gb/s,支持 10 x RS-232

photo description

应用场景


photo description

Hardware Spec.

尺寸类型
尺寸类型 ATX母板
系统
CPU 兆芯 开先 KX-6000系列 8核处理器
兆芯 KX-U6580 板载 处理器
兆芯 KX-U6780A 板载处理器
芯片组 兆芯 ZX-200
内存 4 x 288-pin 3200 MHz 双通道 DDR4 SDRAM 无缓冲 DIMMs (支持多达 64GB)
内存上限 支持多达至64G
散热方案/系统风扇 1 x CPU 风扇接口 (1x4)
1 x 系统风扇接口 (1x4)
物理特性
尺寸 (LxWxH) (mm) 244mm x 305mm
净重 700g
存储
存储 4 x SATA
1 x M.2(NGFF) : B Key (3042/3052/2242/2280) with PCIe x2/USB 3.2 Gen1/SATA
I/O 接口
显示输出 1 x VGA : 高达1920 x 1080 @60Hz
1 x HDMI™ : 高达3840 x 2160@60Hz
1 x Display Port : 高达3840 x 2160@60Hz
网络 2 x LAN :
LAN1: Realtek RTL8111H PCIe GbE 控制器
LAN2: Realtek RTL8111H PCIe GbE 控制器
音频 1 x Line in
1 x Line out
1 x Mic
1 x Front Audio : 2x5 pin
1 x HD Audio : Realtek ALC888S HD codec
I/O接口 1 x External RS-232
9 x 内部RS-232 : 2x5 pin, P=2.00
6 x 外部 USB 2.0
2 x 外部 USB 3.2 Gen1x1
4 x 内部 USB 2.0 : 2x4 pin, P=2.54
1 x 内部 USB 3.2 Gen1x1 : TYPE-A (5Gb/S)
1 x PS/2
1 x DIO : 8位数字 I/O (2x5 pin)
2 x 外部 USB 3.2 Gen2x1
扩展 1 x PCIe x16 : x8 Signal
2 x PCIe x4
4 x PCI Slot
1 x M.2(NGFF) : 1 x M.2 B Key(3042/3052/2242/2280) with PCIe x2/USB 3.2 Gen1/SATA
电源
电源功耗 3.3V@0.81A, 5V@3.36A, 12V@3.02A
(兆芯 KX-U6580 CPU搭配 4 GB 2133 MHz DDR4 内存)
电源供电 ATX/AT 电源供电
支持 AT/ATX 模式
符合ErP/EuP
环境
操作温度 0°C – 60°C
存储温度 -30°C – 70°C
Humidity 5% ~ 95%, 无冷凝
认证
Safety & EMC 符合CE/FCC

Ordering Information

IMBA-KX-U6780A-R10 ATX motherboard supports Zhaoxin 16nm KX-U6780A (70W) on-boardprocessor with triple independent displays, DDR4, dual GbE LAN, M.2, PCIe Mini, USB 3.2, SATA 6Gb/s, COM, Audio and RoHS
IMBA-KX-U6580-R10 ATX SPC with Zhaoxin 16nm KX-U6580 (70W) Processor with Triple Displays,DDR4,Dual RTL GbE, M.2,PCIe Mini,USB3.2,SATA,COM,Audio,SoC,RoHS

Package Contents

Package Content
  • 1 x IMBA-KX 单板电脑

  • 2 x SATA 线材

  • 1 x I/O 挡片

  • 1 x QIG
